大家好,我是Scotty Allen,前谷歌软件工程师。我的爱好是探索和发现新奇好玩的事物。

一直以来我都喜欢冒险,喜欢手工,还喜欢编程。我曾经骑着120美金的自行车穿越老挝和柬埔寨,在婆罗洲水下人工种植珊瑚,自己制作并且用它来竞赛。我一直在寻找奇怪的,精彩的和难以想象的体验。

自从我来到了华强北,就深深被这个全世界电子制造业的首都所吸引。我非常喜欢深圳,这里的电子市场让我感觉非常惊艳。虽然看上去混乱和拥挤,但这里却是奇迹发生的地方。我曾经在后巷一家家地摊上寻找我需要的配件,也曾试图在垃圾堆里变废为宝,最后我成功地组装出了自己的iphone 6s,在这个地方,没有什么是不可能的事情。

这一次,我想继续尝试一些不一样的东西,为你们而做的东西,而且我成功了。

我所做的,简单来说,就是为iphone 7加了一个耳机孔。实现方法是在手机里加了一张pcb板。通过这个pcb板,可以使iphone 7拥有3.5mm的耳机孔,同时维持本身的lightning接口的充电和数据传输功能。

市场上的兄弟姐妹们,你们给予了我许多帮助,在此我要送给你们一份薄礼:

此次项目的成果我将免费送给大家,你们可以随意使用和改进,完全免费

项目文件我放在了github上面,链接是:http://github.com/strangeparts/niubi-headphones

我还有些现成的PCB可以送给你们,如何获得这些pcb板请访问我的微博:@strangepartscom

你们可以随意制作,售卖,和改进这些电路板,相信我,很多人都需要这些。

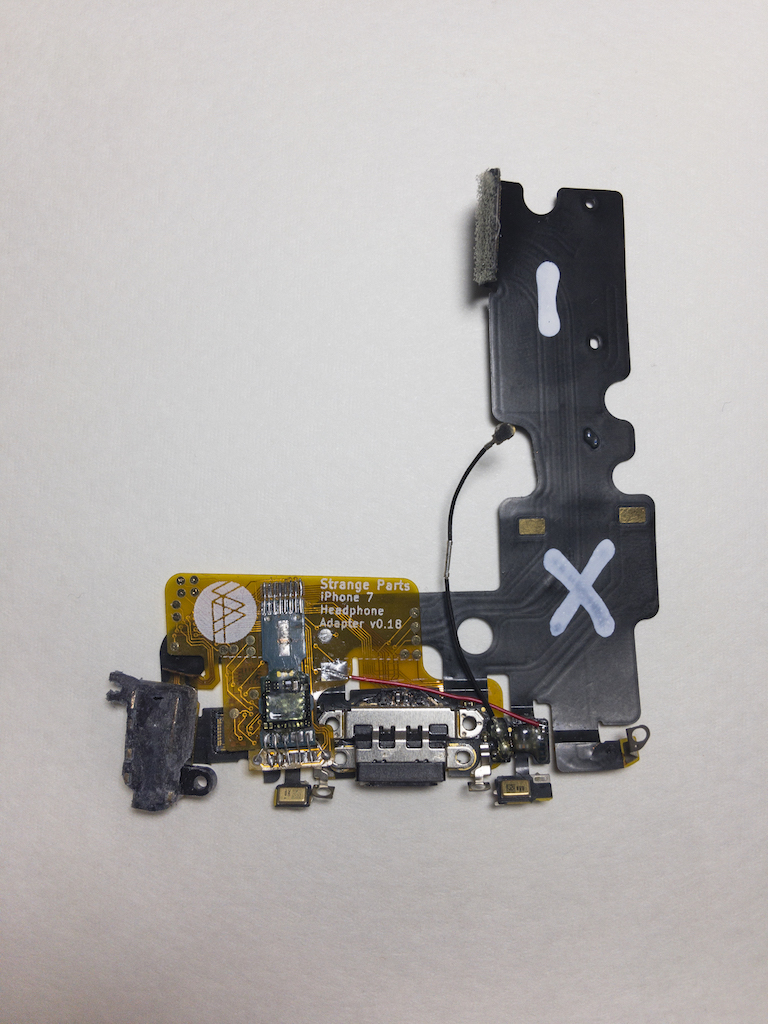

这个是电路板在底部端口的照片





此PCB的用途是拦截闪电(lightning)接口的讯号,转换成3.5mm耳机讯号,并在两者之间切换

详细描述:

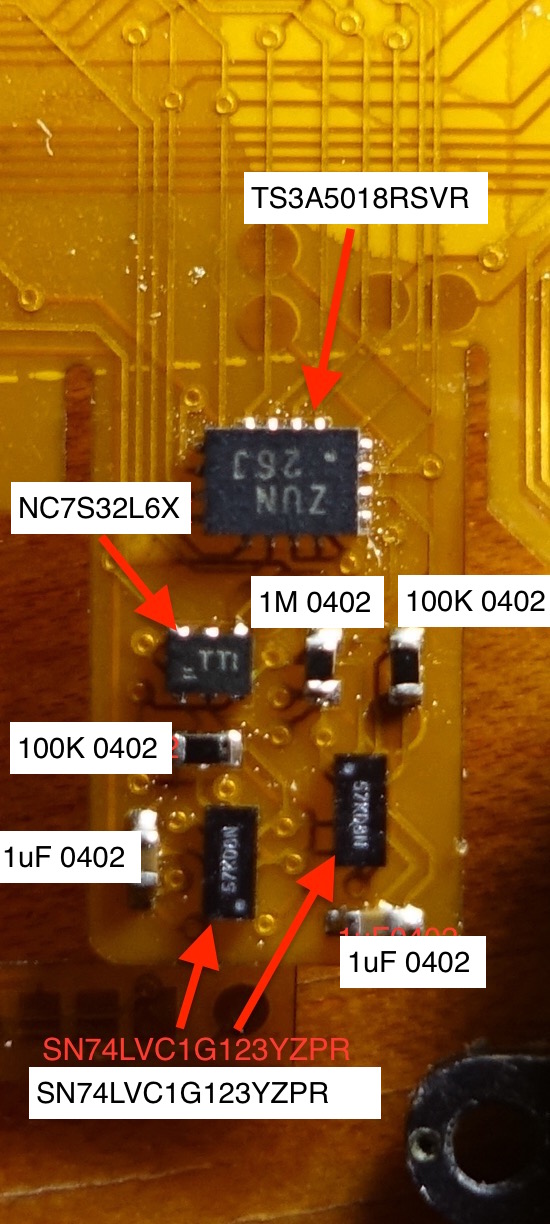

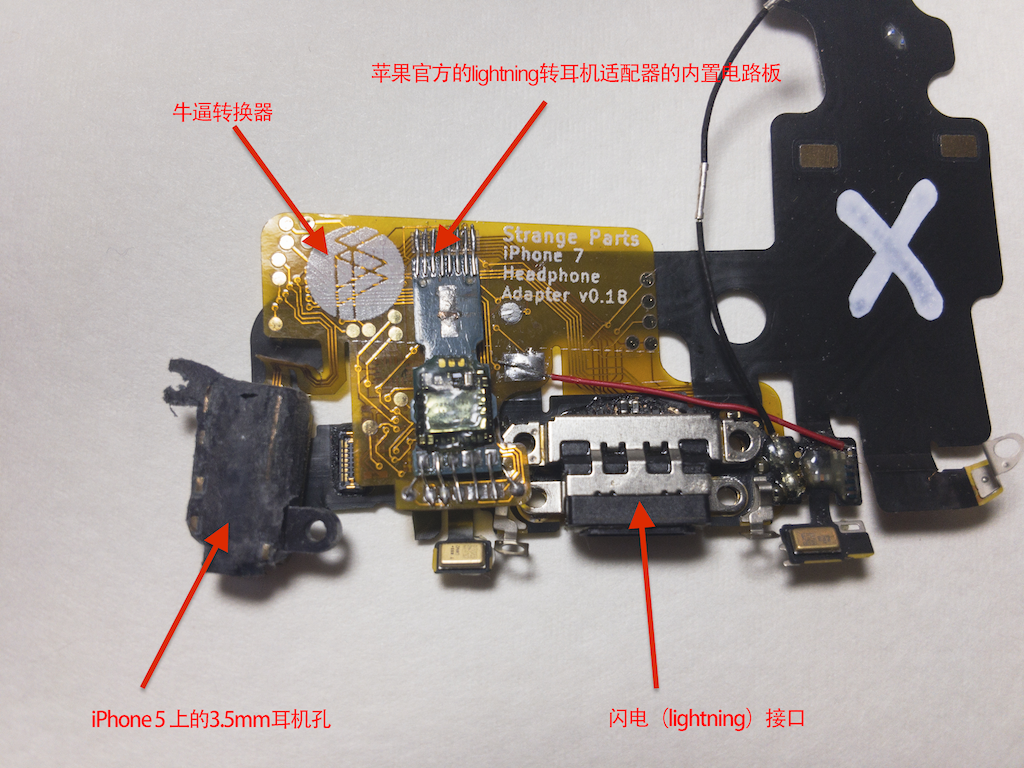

我使用了苹果官方的lightning转耳机适配器的内置电路板。这块PCB将适配器电路板连接到底端线组。当有东西插入lightning接头时,信号就从耳机适配器转换到lightning接头。有一个1兆的电阻把lightning插头的金属链接壳连接到3v上。 当有东西插入耳机孔时,这会接地,转换芯片就可以侦测到有东西被插入。当有东西被插入或移除时,两个定时芯片中的一个会被激活,使转换芯片暂时失效100毫秒(应该是),这一百毫秒好像是让手机能侦测到有东西被插入的关键。

组装所需零件:

定时芯片/开关

转换芯片

电容器

电阻

iphone5耳机孔

但是这个设计有其缺陷,包括使用耳机的时候无法充电,充电时无法使用耳机,使用前需要DIY:削平耳机孔,手机壳多余部分,小片屏幕背板,向上挪震动马达和电池,为电路板腾出空间。

如果你决定改良或者生产这块PCB,我很期待你的消息。请在微博上给我发私信。
